Hướng dẫn cách bấm JACK mạng RJ45 không bao giờ bấm sai

kềm bấm jack mạng RJ45

LÀM SAO ĐỂ BẤM JACK MẠNG RJ45 SAO CHO ĐÚNG CHUẨN

Hướng dẫn cách bấm JACK mạng RJ45 không bao giờ bấm sai để các bạn thực hiện tại nhà khi lắp đặt camera IP. Hiện nay để có thể kết nối mạng internet cho camera hay máy tính bàn người dùng có rất nhiều lựa chọn từ việc sử dụng Wifi hay kết nối thông qua dây mạng. Tuy nhiên, khi kết nối camera mạng internet xem camera online ổn định thông qua sóng Wifi thường sẽ không ổn định như qua dây cáp mạng nên nhiều khi không đáp ứng được đúng nhu cầu quan sát camera. Chính vì thế, việc kết nối camera thông qua dây cáp vẫn là sự lựa chọn được nhiều kỹ thuật viên áp dụng. Bài viết này, camerasieugia.com  sẽ hướng dẫn các bạn bấm jack mang RJ45 chuẩn xác nhất không bị sai

Hiện nay trên thị trường có rất nhiều loại dây mạng khác nhau, nhưng 2 loại được sử dụng phổ biến nhất là cáp mạng Cat5e và cáp mạng Cat6.

Hướng dẫn bấm dây mạng rj45.

CHUẨN BỊ:

jack mạng RJ45
jack mạng RJ45

– 1 hộp đầu cáp RJ45.

– Dây cáp mạng (độ dài tùy theo nhu cầu sử dụng của bạn)

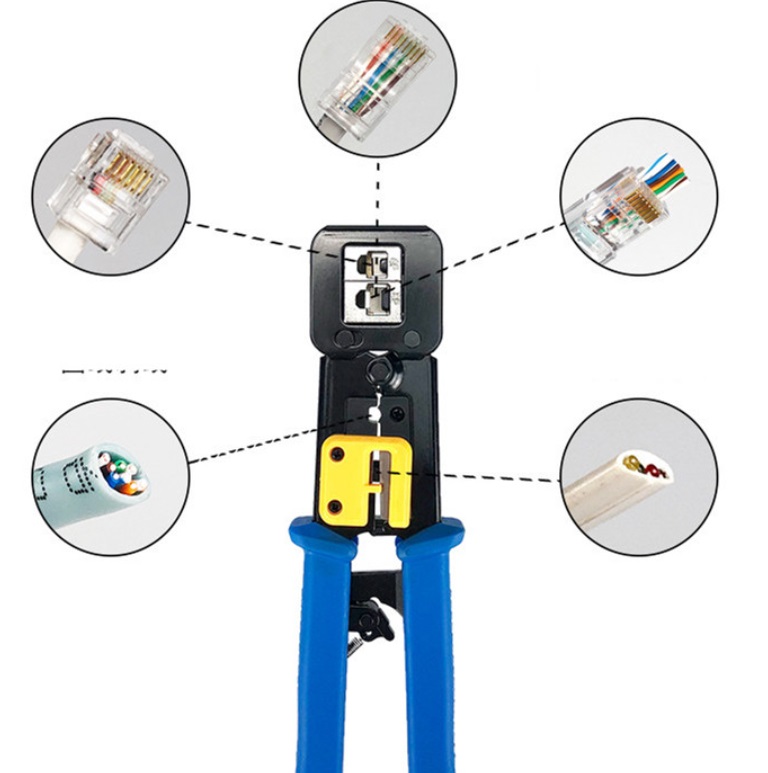

– 1 kìm bấm cáp: Bạn nên lựa chọn sản phẩm kìm chính hãng để việc bấm cáp được chính xác và hiệu quả. Bạn có thể chọn một vài loại kìm như: Kìm bấm cáp Talon, kìm bấm mạng Dintek, Micronet hay kìm bấm mạng AMP.

kềm bấm jack mạng RJ45
kềm bấm jack mạng RJ45

Có mấy chuẩn bấm jack mang rj45

Có hai kiểu bấm cáp chuẩn là T568A để nối 2 máy vi tính với nhau và T568B được dùng để nối máy vi tính với hub. Hai chuẩn bấm cáp này gồm:

– Kiểu bấm thẳng để nối 2 thiết bị khác loại lại với nhau. Ví dụ như từ Máy tính đến switch.

RJ-45 JACK TIA/EIA 568A STANDARD được gọi là chuẩn A.

T568A: 1. Trắng xanh lá 2. Xanh lá 3. Trắng cam 4. Xanh dương 5. Trắng xanh dương 6. Cam 7. Trắng nâu 8. Nâu

– Kiểu bấm chéo dùng để nối 2 thiết bị cùng loại lại với nhau. VD: PC-PC, PC-Router,…

RJ-45 JACK TIA/EIA 568B STANDARD được gọi là chuẩn B.

T568B: 1. Trắng cam 2. Cam 3. Trắng xanh lá 4. Xanh dương 5. Trắng xanh dương 6. Xanh lá 7. Trắng nâu 8. Nâu.

Dây cáp đạt chuẩn quy định bao gồm tám sợi dây đồng trong đó hai sợi xoắn với nhau thành từng cặp theo quy định: nâu – trắng nâu, cam – trắng cam, xanh lá – trắng xanh lá, xanh dương – trắng xanh dương và 1 sợi dây kẽm chịu lực. Sợi dây kẽm này chỉ có chức năng giúp cho sợi dây cáp chắc chắn hơn.Sợi dây cáp sẽ được nối với một đầu RJ45, để bấm dây mạng thì phải bấm tám sợi dây đồng vào các điểm tiếp xúc bằng đồng bên trong đầu RJ45.

Hướng dẫn bấm Cáp Chéo

Bước 1: Các bạn dùng kìm hoặc kéo cắt vỏ đầu cáp, cứ cắt dài thêm chút tý xếp màu cho dễ (với khoảng 4 cm là được).

Bước 2: Gỡ các đầu xoắn và xếp theo thứ tự như sau: Màu trắng xếp trước – Cam – Xanh da trời – Xanh lá – Nâu.

Bước 3: Đổi chỗ màu trắng của xanh lá cây và màu trắng của xanh da trời với nhau.

Bước 4: Xếp các dây lại sát nhau và dùng kìm cắt để bằng nhau.

Bước 5: Các bạn tiến hành đút dây vào đầu cáp thật sâu sao cho các đầu dây chạm lõi đồng.

Bước 6: Sau đó nhét vào kìm và bấm thật mạnh và thật dứt khoát.

Bước 7: Quan sát xem các dây đồng của dây và lá đồng trong đâu RJ 45 đã kít hay chưa.

Bước 8: Cuối cùng cắm đầu vừa làm xong vào máy tính. Còn đầu kia thì tiến hành làm tương tự.

Hướng dẫn Cách Bấm Cáp Thẳng

Cắt vỏ dây cáp và xếp dây theo thứ tự là 1–>2–>3–>5–>6–>4–>7–>8.

hướng dẫn bấm jack mạng RJ45
hướng dẫn bấm jack mạng RJ45

Xếp sát lại và cắt cho bằng lại chừa lại 1 đoạn vừa đủ với đầu RJ45.

Sau đó các bước còn lại làm tương tự như bấm cáp chéo.

Bạn có thể tham khảo hình ảnh dưới đây để thực hiện dễ dàng hơn:
