Tìm hiểu chuẩn Camera POE
Công nghệ camera cấp nguồn PoE là gì?
Camera PoE hay còn được gọi là công nghệ cấp nguồn PoE, là viết tắt của từ Power over Ethernet. Công nghệ này có tính năng truyền tải điện cho các thiết bị thông qua cable RJ45.
Công nghệ camera cấp nguồn PoE giúp chất lượng tín hiệu ngày và đêm luôn được ổn định. Nguồn PoE được cài đặt trong lõi cáp UTP. Nghĩa là trong cáp UTP thường có 8 lõi. Tuy nhiên, chỉ có 4 lõi thực hiện nhiệm vụ truyền và nhận thông tin, 4 lõi còn lại sử dụng cho mục đích cấp nguồn PoE hoặc nhiều mục đích khác nhau.
Cáp mạng truyền tín hiệu nguồn như thế nào?
1.Ký hiệu sơ đồ chân kết nối dây tín hiệu
PD – Powered Devices: PDs là thiết bị cuối có thể chấp nhận tín hiệu điện từ Ethernet Cat-5 cable.
PSE – Power Source Equipment: PSEs tăng cường nguồn trên cable mạng.
Midspan device: đồng bộ giữa các thiết bị Switch và PDs (thiết bị cuối)
Endspan devices (PoE Switches): Đây là bộ chuyển mạch Ethernet Switches đến cables Cat5 ethernet cable có 4 cặp cáp xoắn :
+ 2 cặp để data transfer
+ 2 cặp để trống.
2. Cách để truyền nguồn điện trên cables ethernet
Cách 1 : Dùng 2 cặp phụ tùng không được sử dụng truyền dữ liệu, được sử dụng để thực hiện việc truyền dẫn điện. It applies + ve voltage to pins 4 và 5 of ethernet cable. Nó sẽ được cấp 1 đầu điện cực + ở chân 4 và 5 của cáp ethernet và cực – ở chân 7 và 8. Mô tả như hình dưới
Cách 2: Dùng 2 cặp cùng được sử dụng để truyền dữ liệu, được dùng để thực hiện dẫn điện. PSE được kích điện cho 2 cặp dữ liệu trên (pin 1,2 và pin 3,6) thông qua trung tâm chuyển mạch biến điện mà không ảnh hưởng đến việc truyền dữ liệu. Mô tả như hình dưới
POE lợi thế thi công tại sao lại chọn Camera IP POE?
Nguồn PoE giúp tiết kiệm thời gian và chi phí. Bởi thời gian PoE có thể được lắp đặt ở bất cứ đâu một cách dễ dàng và thuận tiện.
Lý do thứ hai bạn nên sử dụng PoE đó là tính linh hoạt. Thiết bị có thể lắp đặt ở bất kỳ đâu mà không bị buộc vào ổ cắm điện. Như vậy sẽ giúp các thiết bị như điểm truy cập không dây hoặc camera IP được đặt ở bất kỳ đầu, giúp cho việc định vị được trở nên dễ dàng hơn.
Lý do tiếp theo mà bạn sử dụng nguồn PoE đó là đảm bảo an toàn khi sử dụng. Đảm bảo an toàn ở đây không chỉ là đảm bảo an toàn cho người sử dụng mà còn đảm bảo cho hệ thống mạng. Nghĩa là nếu trong quá trình sử dụng nếu xảy ra tình trạng quá tải, cài đặt không chính xác thì những thiết bị mạng sẽ được bảo vệ bởi nguồn PoE.
Nhờ nguồn PoE mà những các kết nối mạng được cài đặt và phân phối trở nên đơn giản và hiệu quả hơn. Hơn nữa công nghệ này còn giúp kiểm soát các thiết bị dễ dàng hơn.
Không Cần Thêm Cáp Điện hoặc Adapter hoặc Switch. Cắm Và Chơi Và Dễ Dàng. Tiết Kiệm Và Tiện Lợi, POE NVR = NVR + Switch POE

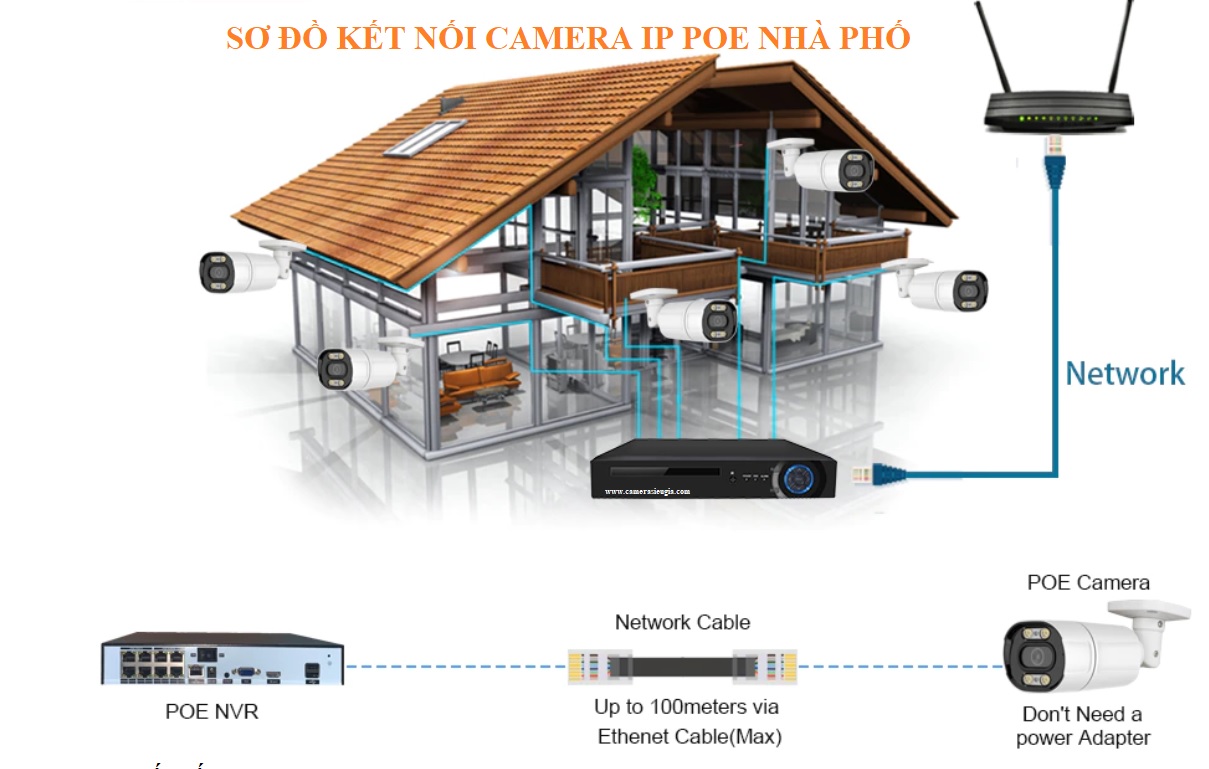

![Sơ đồ kết nối camera IP POE](https://ae01.alicdn.com/kf/H73272578bc434c61bbc4129b4d60ab8dI.jpg)

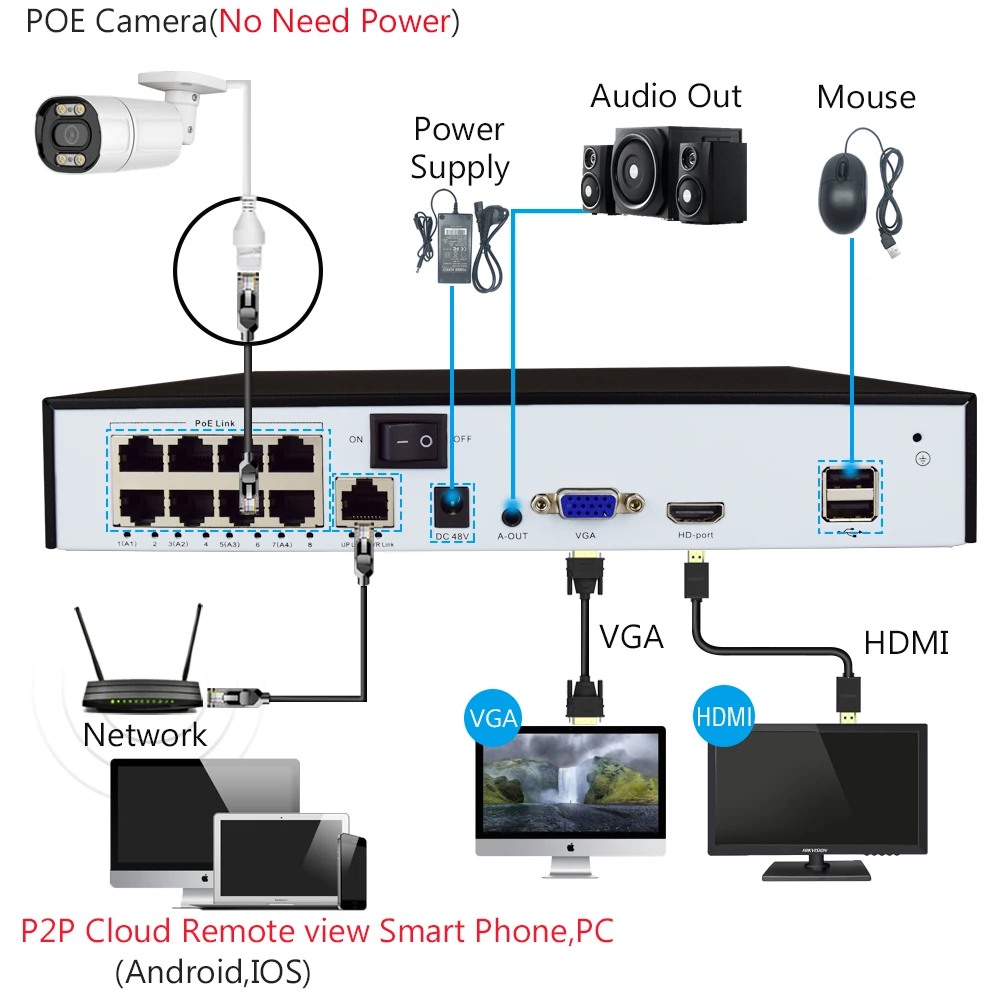

Sơ đồ Cài đặt và Kết Nối
Lắp đặt camera IP thật dễ dàng nhanh chóng
Nó Có Thể Nhanh Chóng Và Dễ Dàng Thiết Lập Bởi Bất Cứ Ai,
Ngay lập tức Xem Video Trực Tiếp Sử Dụng Máy Tính, Máy Tính Bảng Hoặc Điện Thoại Từ Bất Cứ Nơi Nào.
Không Cần Thêm Cáp Điện Hoặc Adapter Hoặc Chuyển Đổi.
![](https://ae01.alicdn.com/kf/Hfc96c6cc8f5e40e48b598ff15f600e06I.jpg)

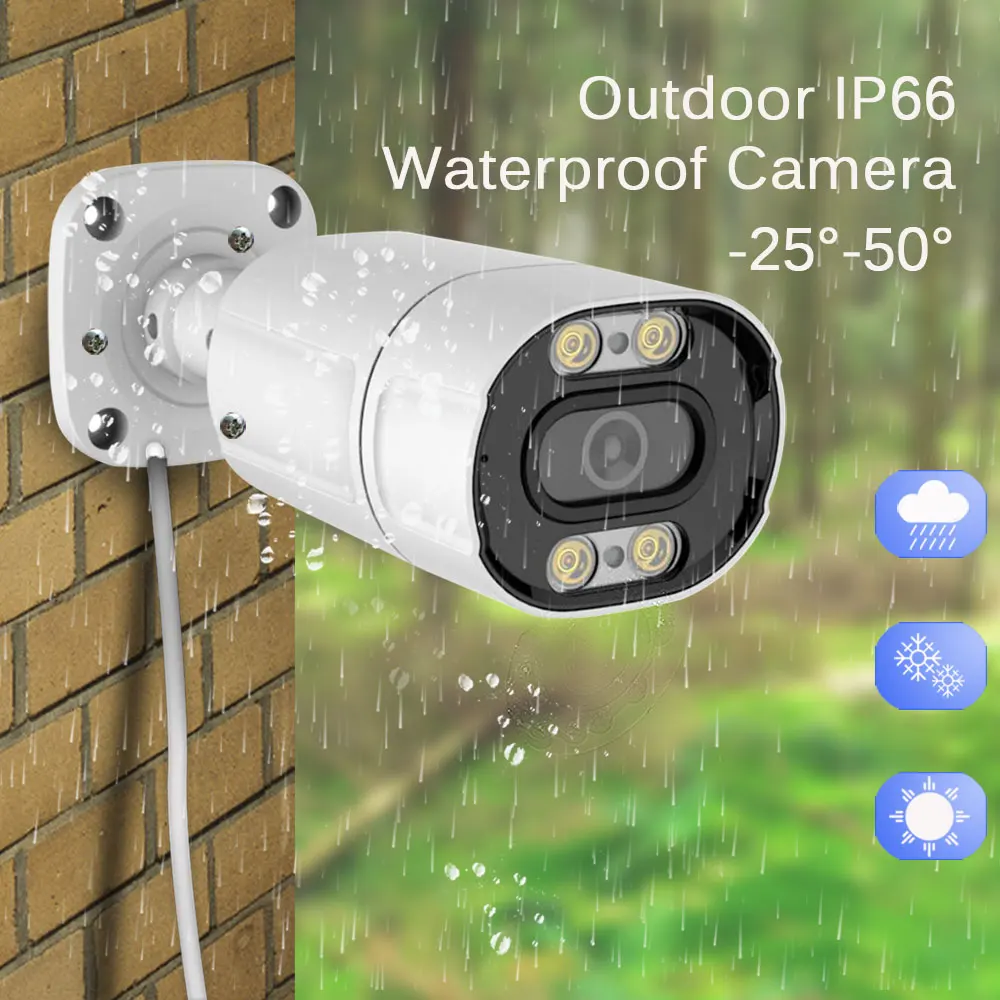

Camera IP66 POE lắp đặt ngoài trời chống Thấm Nước Camera An Ninh
Chúng ta Camera Tất Cả Đều Có Thể Phù Hợp Với Cho Cả Ngoài Trời Và Trong Nhà Sử Dụng
![](https://ae01.alicdn.com/kf/H6d369797cac14e41baa787d6b706782br.jpg)
Video Với Thông Minh Phát Lại
Thông minh Nghe Có Sẵn Với Tùy Chỉnh Tìm Kiếm,
Thời Gian nghe Giảm Đi Rất nhiều Bởi Tốc Độ Thông Qua Không Quan Trọng Video.
![](https://ae01.alicdn.com/kf/Ha22502a0b1ff402ea70e6dda4d4a27e5k.jpg)
Camera IP POE Remote Truy Cập Mọi Lúc, Mọi Nơi
- Dựa Trên P2P (Ngang Hàng Với Peer) Công Nghệ, Hỗ Trợ Plug-And-Play Cài Đặt.
- Truy cập IP Camera Thông Qua Giao Diện Web Thông Qua Internet Explorer,
- Cũng Đi Kèm Với một Miễn Phí Smartphone App (Android & IPhone) Cho Từ Xa Nhìn Từ Mọi Lúc Mọi Nơi.
- Hỗ trợ IOS Và Android Thiết Bị Truy Cập. Scan QR-Mã Để Đăng Nhập. Tải Ứng Dụng Miễn Phí Trong Apple App Store / Google Play.
